Торговый светильник GSN Line

4 656 c
Вариант товара:
В наличии

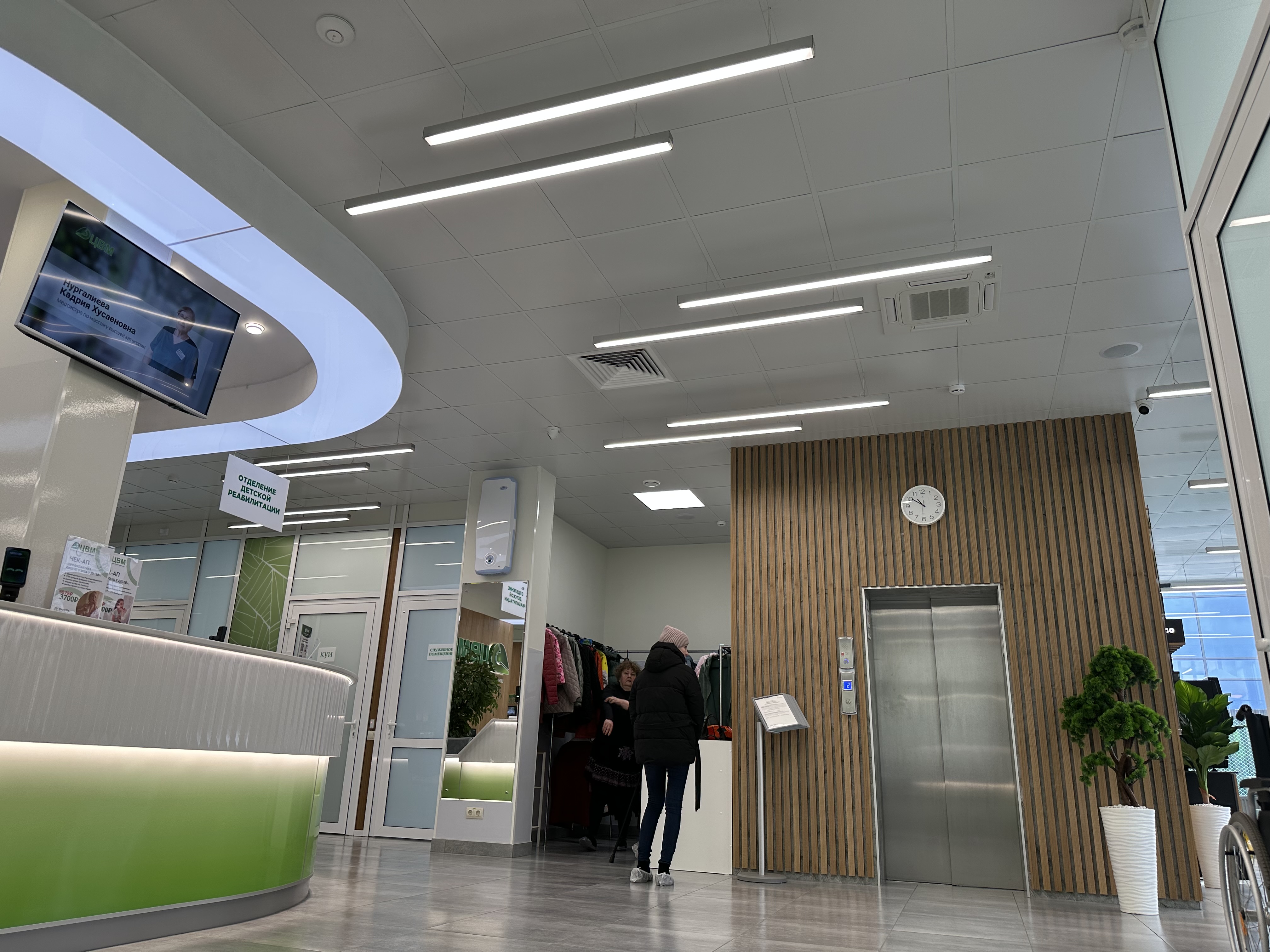

Линейные светодиодные светильники GSN предназначены для освещения торговых и промышленных помещений, складов, логистических комплексов, спортивых и прочих объектов.
Современные светодиодные светильники GSN, разработанные конструкторским отделом GELIOMASTER, заменяют устаревшие аналоги на основе ртутных ламп ДРЛ и натриевых ДНаТ. Замена светильников с газоразрядными лампами на светильники GSN обеспечивает 4-5 кратную экономию электроэнергии, при этом улучшает освещенность объектов, повышает надежность и многократно сокращает затраты на содержание систем освещения.
Светодиодные линейные светильники GSN включаются мгновенно и не пульсируют. Отсутствие стробоскопического эффекта снижает нагрузку на зрение персонала и повышает производительность труда. Светодиодные светильники равномерно рассеивают свет по всему помещению, не оставляя теневых зон, что обеспечивает максимально безопасные условия труда.
Светильники GSN имеют степень защиты IP66, что гарантирует их стабильную работу в самых жестких условиях эксплуатации. Светильники прошли все необходимые испытания: на пылезащиту в пылевой камере, на влагозащиту в дождевой камере, на прочность от механического воздействия и ударов, на устойчивость при температурах от -50 до +50 °С.
Конструктивные решения светильника позволяют выпускать модельный ряд в диапазоне мощности от 10 Вт до 100 Вт.









                     Скачать:









Инструкция
по монтажу



IES
файлы



Протокол
испытаний






ПРЕИМУЩЕСТВО СВЕТИЛЬНИКОВ «GELIOMASTER»:
Качество и характеристики изделия определяется тем, из чего это изделие изготовлено.
Светодиодные светильники «GELIOMASTER» комплектуются самыми современными базовыми компонентами
от лучших мировых производителей: светодиодами, линзами, блоками питания. Применение высококачественных
компонентов обеспечивает качество, надежность, функциональные характеристики и характеристики светоотдачи.
«GELIOMASTER» не экономит на качестве компонентов. Это ключевой принцип деятельности компании.
Продуманная конструкция, разработанная на основе методов FMEA, бережливая Lin-технология изготовления
и менеджмент затрат обеспечивают низкую себестоимость и, соответственно, доступную цену светильников.
Светильники «GELIOMASTER» – это светильники самого высокого уровня, изготовленные из лучших компонентов,
отличающиеся удивительно недорогой ценой.


МОНТАЖ:

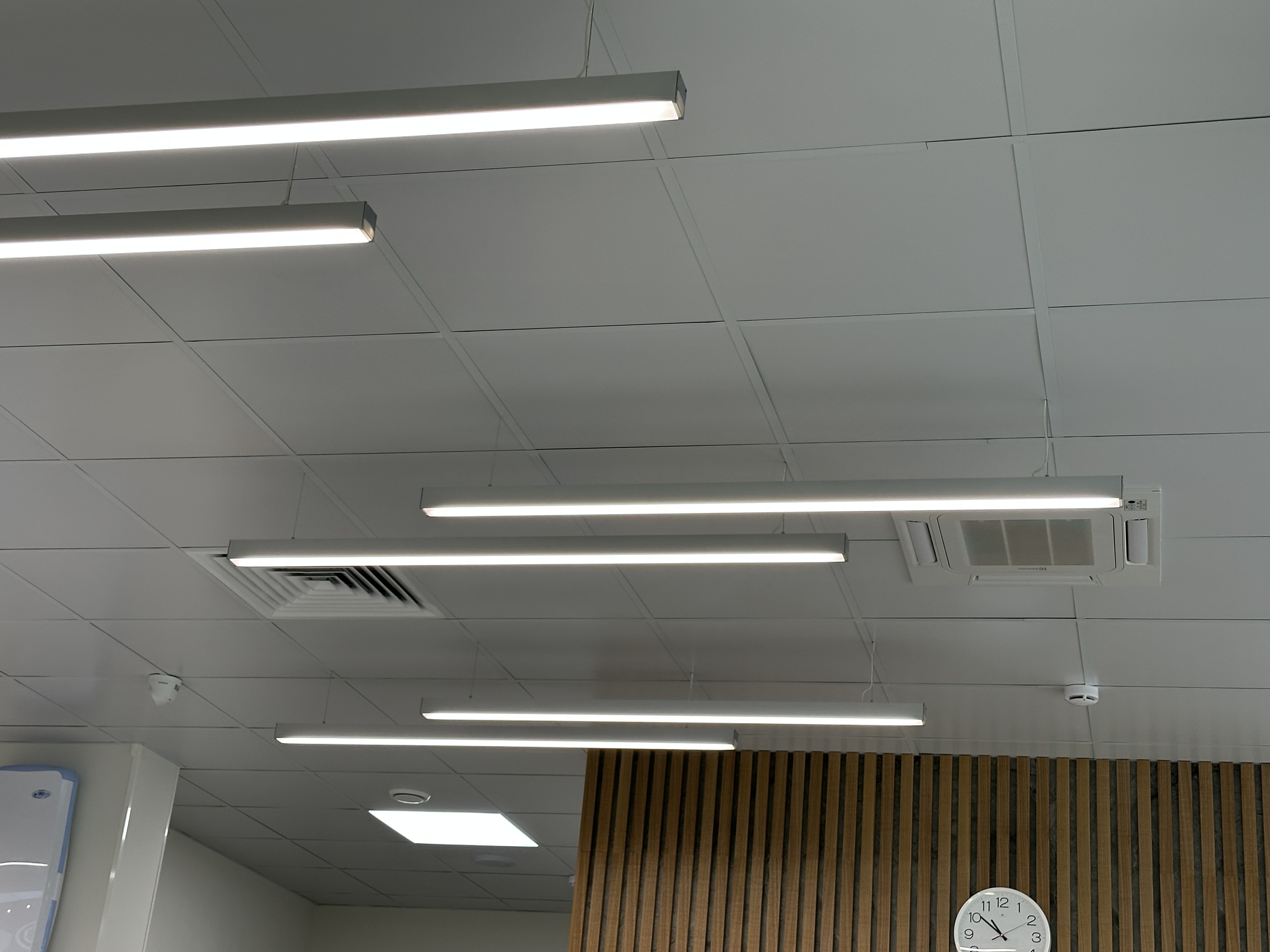

Светильник имеет несколько вариантов креплений: потолочное, потолочно-поворотное, подвесное на карабин
и тросовый подвес

1. "Тросовый подвес"




2. "Потолочно-поворотное крепление"
служит для монтажа на потолок, внутренние и наружные стены.
Угол регулировки наклона в пределах 160°. Потолочно-поворотный  кронштейн позволяет организовать освещение
как внутренних помещений, так и наружных объектов.



3. "Подвесное крепление на карабин"
обеспечивает надежность установки и быстрый монтаж за трос или потолочные крюки.



4. "Потолочное крепление"



КОРПУС:
Алюминиевый корпус  разработан с большим запасом теплоотвода и полностью исключает возможность перегрева светильников.
Современная технология анодирования корпуса полностью предотвращает коррозию.


ГЕРМЕТИЧНОСТЬ:
Прочные алюминиевые торцевые крышки и надежное уплотнение обеспечивает абсолютную герметичность светильника
в течение всего срока эксплуатации.


ЗАЗЩИТА СВЕТОДИОДОВ:
Применяется светотехнический поликарбонат LG Chem с повышенной ударопрочностью и стойкостью к внешним воздействиям. Диаграмма светораспределения (КСС: Д) обеспечивает равномерное освещение.



СВЕТОДИОДЫ:
Применяются высокотехнологичные светодиоды SAMSUNG  последнего поколения со светоотдачей 160 Лм/Вт,
что обеспечивает превосходный световой поток светильника при низком энергопотреблении. Малая величина рабочего тока через светодиоды гарантирует их стабильную долголетнюю светоотдачу. Эксплуатационный ресурс светодиодов составляет более 100 000 часов - эквивалентно 25-ти годам службы, при ежедневной 12-ти часовой работе.


БЛОК ПИТАНИЯ:
При производстве светильников «GELIOMASTER» применяются драйверы лучших мировых производителей.
Качество и надежность блоков питания является гарантией долговечности светильников. Заводская гарантия не менее 5 лет.
Блоки питания имеют:
• Защиту от перегрева.
• Защиту от перенапряжения.
• Защиту от перегрузки по току.
• Защиту короткого замыкания.
• Защиту от повышенного напряжения до 380 В на входе (опционально до 440 В).
• Гальваническую изоляцию.
Блоки питания адаптированы для использования в системах автоматизированного управления освещением (АСУНО и АСУО).


ОБЕСПЕЧЕНИЕ И КОНТРОЛЬ КАЧЕСТВА:
Для производства светильников GELIOMASTER отбираются только самые надежные и проверенные комплектующие лучших производителей.
Проводится обязательный входной контроль качества закупаемого сырья и комплектующих.
В процессе изготовления осуществляется обязательное тестирование на работоспособность.
Каждое изготовленное изделие GELIOMASTER проходит приемо-сдаточные испытания в течение 8 часов.
На предприятии действует система менеджмента качества по ISO 9001:2015, дополненная элементами IATF 16949.


СЕРТИФИКАТЫ СООТВЕТСТВИЯ:
Продукция регулярно проходит испытания в аккредитованных лабораториях и соответствует современным требованиям.
Светотехническая продукция «GELIOMASTER» прошла обязательное подтверждение на соответствие
Техническим Регламентам Таможенного Союза:
• ТР ТС 020/2011 "Электромагнитная совместимость технических средств."
• ТР ТС 004/2011 "О безопасности низковольтного оборудования."
• ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники."
• Сертификат ISO 9001:2015.
• Сертификат CBPRASS в соответствии с требованиями стандарта СТО 01.064.00220722.2-2020.


КОМПЛЕКТ ПОСТАВКИ:
Светодиодный светильник.
Монтажное крепление (на выбор).
Паспорт-руководство по эксплуатации.
Упаковка.


ИНФОРМАЦИЯ ОБ УПАКОВКЕ:
Ширина: 165 мм
Высота: 90 мм
Длина: 1250 мм



МОДЕЛЬНЫЙ  РЯД:
Cветодиодный светильник
GELIOMASTER ®
GSN-10
Cветодиодный светильник
GELIOMASTER ®
GSN-20
Мощность 10 Вт Мощность 20 Вт
Марка светодиодов Samsung Марка светодиодов Samsung
Энергоэффективность 160 лм/Вт Светоотдача 160 лм/Вт
Световой поток* 1 450 лм Световой поток* 2 900 лм
Ресурс работы светодиодов 100 000 часов Ресурс работы светодиодов 100 000 часов
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Габариты ДхШхВ 275х69х69 мм Габариты ДхШхВ 444х69х69 мм
Масса  0, 84 кг Масса  1,1 кг
Диапазон напряжения сети 178-278 В АС Диапазон напряжения сети 178-278 В АС
Частота питающей сети 47-63 Гц Частота питающей сети 47-63 Гц
Коэффициент мощности 0, 96 Коэффициент мощности 0, 96
Коэффициент пульсации 1% Коэффициент пульсации 1%
Индекс цветопередачи 80 Ra Индекс цветопередачи 80 Ra
Климатическое исполнение УХЛ 1 Климатическое исполнение УХЛ 1
Класс защиты от поражения
электрическим током
I
Класс защиты от поражения
электрическим током
I
Тип КСС
Д: 120°
Тип КСС
Д: 120°
Степень защиты IP 66 Степень защиты IP 66
Ударопрочность IK 10 Ударопрочность IK 10
Рабочая температура ± 50° Рабочая температура ± 50°
Класс энергоэффективности
А++
Класс энергоэффективности
А++
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от перегрева
Да
Функция защиты
от перегрева
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от короткого замыкания
Да
Функция защиты
от короткого замыкания
Да
Гальваническая изоляция Да Гальваническая изоляция Да
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Гарантия 5 лет Гарантия 5 лет
Информация
об упаковке ДхШхВ
275х69х69 мм
Информация
об упаковке ДхШхВ
444х69х69 мм
Объем упаковки 0,02 м3 Объем упаковки 0,02 м3

Cветодиодный светильник
GELIOMASTER ®
GSN-30
Cветодиодный светильник
GELIOMASTER ®
GSN-40
Мощность 30 Вт Мощность 40 Вт
Марка светодиодов Samsung Марка светодиодов Samsung
Энергоэффективность 160 лм/Вт Светоотдача 160 лм/Вт
Световой поток* 4 350 лм Световой поток* 5 800 лм
Ресурс работы светодиодов 100 000 часов Ресурс работы светодиодов 100 000 часов
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Габариты ДхШхВ 644х69х69 мм Габариты ДхШхВ 844х69х69 мм
Масса  1, 5 кг Масса  1,84 кг
Диапазон напряжения сети 178-278 В АС Диапазон напряжения сети 178-278 В АС
Частота питающей сети 47-63 Гц Частота питающей сети 47-63 Гц
Коэффициент мощности 0, 96 Коэффициент мощности 0, 96
Коэффициент пульсации 1% Коэффициент пульсации 1%
Индекс цветопередачи 80 Ra Индекс цветопередачи 80 Ra
Климатическое исполнение УХЛ 1 Климатическое исполнение УХЛ 1
Класс защиты от поражения
электрическим током
I
Класс защиты от поражения
электрическим током
I
Тип КСС Д: 120° Тип КСС Д: 120°
Степень защиты IP 66 Степень защиты IP 66
Ударопрочность IK 10 Ударопрочность IK 10
Рабочая температура ± 50° Рабочая температура ± 50°
Класс энергоэффективности
А++
Класс энергоэффективности
А++
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от перегрева
Да
Функция защиты
от перегрева
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от короткого замыкания
Да
Функция защиты
от короткого замыкания
Да
Гальваническая изоляция Да Гальваническая изоляция Да
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Гарантия 5 лет Гарантия 5 лет
Информация
об упаковке ДхШхВ
644х69х69 мм
Информация
об упаковке ДхШхВ
844х69х69 мм
Объем упаковки 0,02 м3 Объем упаковки 0,02 м3


Cветодиодный светильник
GELIOMASTER ®
GSN-50
Cветодиодный светильник
GELIOMASTER ®
GSN-60
Мощность 50 Вт Мощность 60 Вт
Марка светодиодов Samsung Марка светодиодов Samsung
Энергоэффективность 160 лм/Вт Светоотдача 160 лм/Вт
Световой поток* 7 250 лм Световой поток* 8 760 лм
Ресурс работы светодиодов 100 000 часов Ресурс работы светодиодов 100 000 часов
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Габариты ДхШхВ 1044х69х69 мм Габариты ДхШхВ 1244х69х69 мм
Масса  2, 16 кг Масса  2,51 кг
Диапазон напряжения сети 178-278 В АС Диапазон напряжения сети 178-278 В АС
Частота питающей сети 47-63 Гц Частота питающей сети 47-63 Гц
Коэффициент мощности 0, 96 Коэффициент мощности 0, 96
Коэффициент пульсации 1% Коэффициент пульсации 1%
Индекс цветопередачи 80 Ra Индекс цветопередачи 80 Ra
Климатическое исполнение УХЛ 1 Климатическое исполнение УХЛ 1
Класс защиты от поражения
электрическим током
I
Класс защиты от поражения
электрическим током
I
Тип КСС Д: 120° Тип КСС Д: 120°
Степень защиты IP 66 Степень защиты IP 66
Ударопрочность IK 10 Ударопрочность IK 10
Рабочая температура ± 50° Рабочая температура ± 50°
Класс энергоэффективности
А++
Класс энергоэффективности
А++
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от перегрева
Да
Функция защиты
от перегрева
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от короткого замыкания
Да
Функция защиты
от короткого замыкания
Да
Гальваническая изоляция Да Гальваническая изоляция Да
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Гарантия 5 лет Гарантия 5 лет
Информация
об упаковке ДхШхВ
1044х69х69 мм
Информация
об упаковке ДхШхВ
1244х69х69 мм
Объем упаковки 0,02 м3 Объем упаковки 0,02 м3



Cветодиодный светильник
GELIOMASTER ®
GSN-70
Cветодиодный светильник
GELIOMASTER ®
GSN-80
Мощность 70 Вт Мощность 80 Вт
Марка светодиодов Samsung Марка светодиодов Samsung
Энергоэффективность 160 лм/Вт Светоотдача 160 лм/Вт
Световой поток* 10 150 лм Световой поток* 11 600 лм
Ресурс работы светодиодов 100 000 часов Ресурс работы светодиодов 100 000 часов
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Габариты ДхШхВ 1444х69х69 мм Габариты ДхШхВ 1644х69х69 мм
Масса  2, 86 кг Масса  3,21 кг
Диапазон напряжения сети 178-278 В АС Диапазон напряжения сети 178-278 В АС
Частота питающей сети 47-63 Гц Частота питающей сети 47-63 Гц
Коэффициент мощности 0, 96 Коэффициент мощности 0, 96
Коэффициент пульсации 1% Коэффициент пульсации 1%
Индекс цветопередачи 80 Ra Индекс цветопередачи 80 Ra
Климатическое исполнение УХЛ 1 Климатическое исполнение УХЛ 1
Класс защиты от поражения
электрическим током
I
Класс защиты от поражения
электрическим током
I
Тип КСС Д: 120° Тип КСС Д: 120°
Степень защиты IP 66 Степень защиты IP 66
Ударопрочность IK 10 Ударопрочность IK 10
Рабочая температура ± 50° Рабочая температура ± 50°
Класс энергоэффективности
А++
Класс энергоэффективности
А++
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от перегрева
Да
Функция защиты
от перегрева
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от короткого замыкания
Да
Функция защиты
от короткого замыкания
Да
Гальваническая изоляция Да Гальваническая изоляция Да
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Гарантия 5 лет Гарантия 5 лет
Информация
об упаковке ДхШхВ
1444х69х69 мм
Информация
об упаковке ДхШхВ
930х230х100 мм
Объем упаковки 0,02 м3 Объем упаковки 0,02 м3



Cветодиодный светильник
GELIOMASTER ®
GSN-90
Cветодиодный светильник
GELIOMASTER ®
GSN-100
Мощность 90 Вт Мощность 100 Вт
Марка светодиодов Samsung Марка светодиодов Samsung
Энергоэффективность 160 лм/Вт Светоотдача 160 лм/Вт
Световой поток* 13 050 лм Световой поток* 14 500 лм
Ресурс работы светодиодов 100 000 часов Ресурс работы светодиодов 100 000 часов
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Цветовая температура
Стандартно:
5000 К
По заказу:
от 2700 - до 6500 К
Габариты ДхШхВ 1844х69х69 мм Габариты ДхШхВ 2044х69х69 мм
Масса  3,56 кг Масса  3,94 кг
Диапазон напряжения сети 178-278 В АС Диапазон напряжения сети 178-278 В АС
Частота питающей сети 47-63 Гц Частота питающей сети 47-63 Гц
Коэффициент мощности 0, 96 Коэффициент мощности 0, 96
Коэффициент пульсации 1% Коэффициент пульсации 1%
Индекс цветопередачи 80 Ra Индекс цветопередачи 80 Ra
Климатическое исполнение УХЛ 1 Климатическое исполнение УХЛ 1
Класс защиты от поражения
электрическим током
I
Класс защиты от поражения
электрическим током
I
Тип КСС Д: 120° Тип КСС Д: 120°
Степень защиты IP 66 Степень защиты IP 66
Ударопрочность  IK 10 Ударопрочность IK 10
Рабочая температура ± 50° Рабочая температура ± 50°
Класс энергоэффективности
А++
Класс энергоэффективности
А++
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Крепление
На выбор:
- подвесное крепление,
- потолочно-поворотное,
- поворотный кронштейн
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Корпус
Алюминиевый
анодированный
корпус с эффективным
теплоотводом
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от повышенного напряжения
до 380 В на входе
(опционально до 440 В)
Функция защиты
от перегрева
Да
Функция защиты
от перегрева
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перенапряжения
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от перегрузки по току
Да
Функция защиты
от короткого замыкания
Да
Функция защиты
от короткого замыкания
Да
Гальваническая изоляция Да Гальваническая изоляция Да
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Диммирование
Да. Совместимы
с автоматизированными
системами управления
освещением
(АСУНО и АСУО)
Гарантия 5 лет Гарантия 5 лет
Информация
об упаковке ДхШхВ
1844х69х69 мм
Информация
об упаковке ДхШхВ
2044х69х69 мм
Объем упаковки 0,02 м3 Объем упаковки 0,02 м3


* Световой поток на светодиодах при температуре 25 °С.
Данные по выходным характеристикам изделий получены расчетным путем, исходя из характеристик использованных комплектующих.
* Технические данные, указанные на вебсайте www.geliomaster.com являются ориентировочными,
точные характеристики указаны в паспорте изделия (предоставляется по запросу).
* Производитель оставляет за собой право вносить в конструкцию и комплектацию изделия технические изменения,
усовершенствования, не ухудшающие технические характеристики изделия, в любое время и без предварительного уведомления.
























    Дополнительную информацию
Вы можете получить у наших
специалистов по телефону:
+7 (8552) 54-45-75
           Заполните форму
обратной связи и
наши менеджеры
свяжутся с Вами
           Россия
Набережные Челны
         Напишите нам:
sale@geliomaster.com



Поделиться:
Напишите нам
Задать вопрос менеджеру
Заказать расчет освещенности
Заказ обратного звонка
Отправить заявку


Авторизация
Схема проезда
